ノーマルマップのベイクは、細かい凹凸のあるハイポリのモデルの「光の当たり方」を画像に写し、少ない面のローポリのモデルに貼る方法です。
ゲームエンジンで、軽いモデルのまま細かく見せたいときに使います。
- レンダーエンジンを Cycles にする（ベイクは Cycles の機能）
- ローポリに UV を作り、焼き先の画像（色空間は「非カラー」）を置いた画像テクスチャのノードを選んでおく
- ハイポリ → ローポリの順に選び、ベイクタイプ「ノーマル」・「選択物 → アクティブ」で「ベイク」
- 焼いた画像は「ノーマルマップ」のノードを通して、BSDF の「ノーマル」につなぐ
この記事の画像と数値は、2026年9月29日に Blender 5.2.1 LTS で、猿の頭（Suzanne）を使って試した結果です。
操作の名前は、Blender の日本語の表示に合わせています。
2026年10月12日と15日に撮影した画面と、その結果は、それぞれの節に日付を添えています。

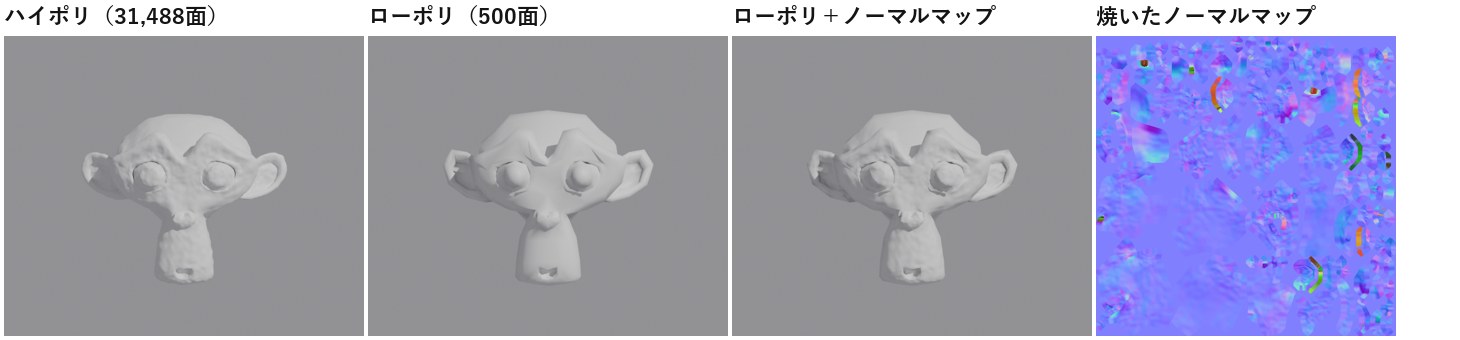

試した結果
500面のローポリと、それを細分化して雲模様で凹凸を付けた31,488面のハイポリを用意し、1024×1024 の画像にベイクしました。
ノーマルマップを貼ったローポリには、ハイポリの細かい凹凸の陰影が出ました。
一方で、輪郭（シルエット）はローポリのままで、耳のふちなどの角ばった形は変わりません。
ノーマルマップは光の当たり方を変えるだけで、形そのものは変えないためです。
ベイクにかかった時間は0.8秒でした（CPU、サンプル数32）。

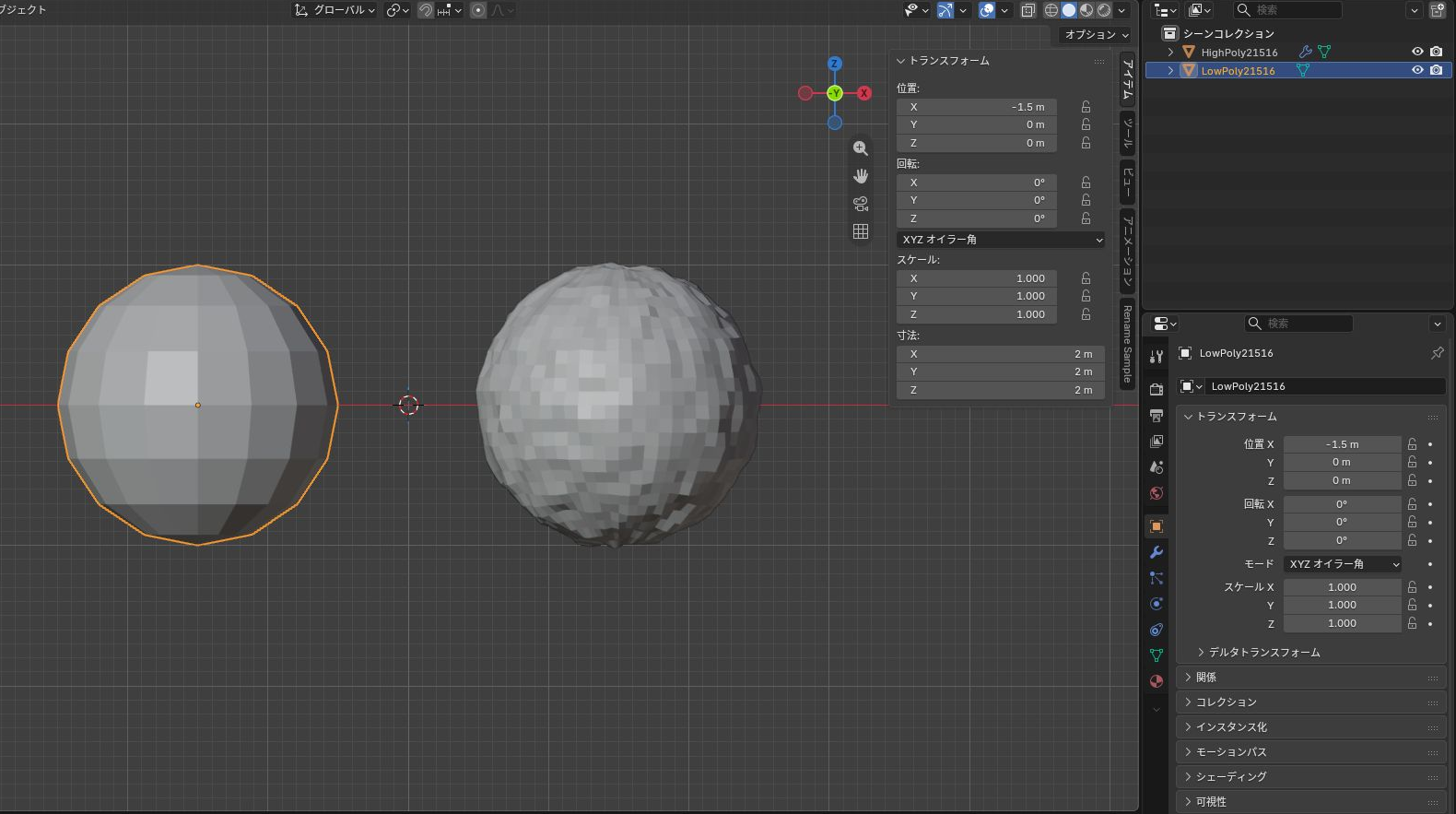

2026年10月12日に撮影した、Blender 5.2.1 LTSの日本語表示の画面です。
左がローポリ、右がハイポリのモデルです。
アウトライナーには、「HighPoly」と「LowPoly」の名前のオブジェクトが2つ並び、ローポリを選んでいます。
Nパネルの「アイテム」タブでは、ローポリの位置Xは-1.5 m、スケールは1.000、寸法は2 m・2 m・2 mでした。
ハイポリを写すときは、2つのモデルの大きさと位置を、先にそろえておきます。
手順
1. 準備
- プロパティの「レンダー」で、レンダーエンジンを Cycles にする
- ローポリに UV を展開する（UV が重なっていないこと）
- ローポリのマテリアルに「画像テクスチャ」のノードを足し、新しい画像（例：1024×1024）を作る
- その画像の色空間を「非カラー」にする
- 画像テクスチャのノードをクリックして、選んだ状態（アクティブ）にしておく
ベイクの結果は、マテリアルの中でアクティブになっている画像テクスチャのノードに書き込まれます。
UV の展開は、BlenderのUV展開の基本で紹介しています。
2. ベイクする
- オブジェクトモードで、ハイポリをクリックし、Shift を押しながらローポリをクリックする（ローポリがアクティブ）
- 「レンダー」→「ベイク」の「ベイクタイプ」を「ノーマル」にする
- 「選択物 → アクティブ」をオンにする
- 「押し出し」（ケージの押し出し）を少し入れる（今回は 0.05）
- 「ベイク」を押す

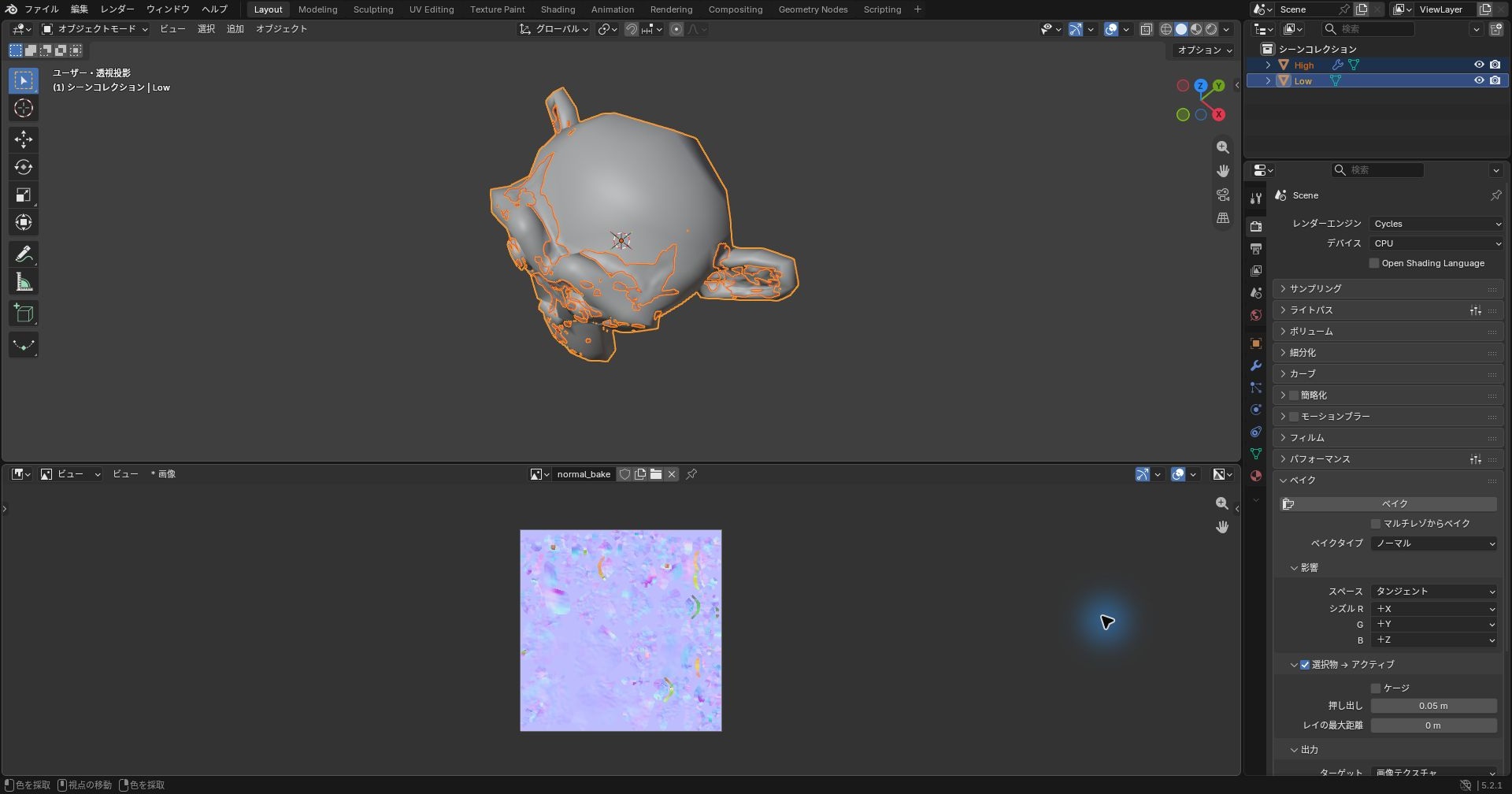

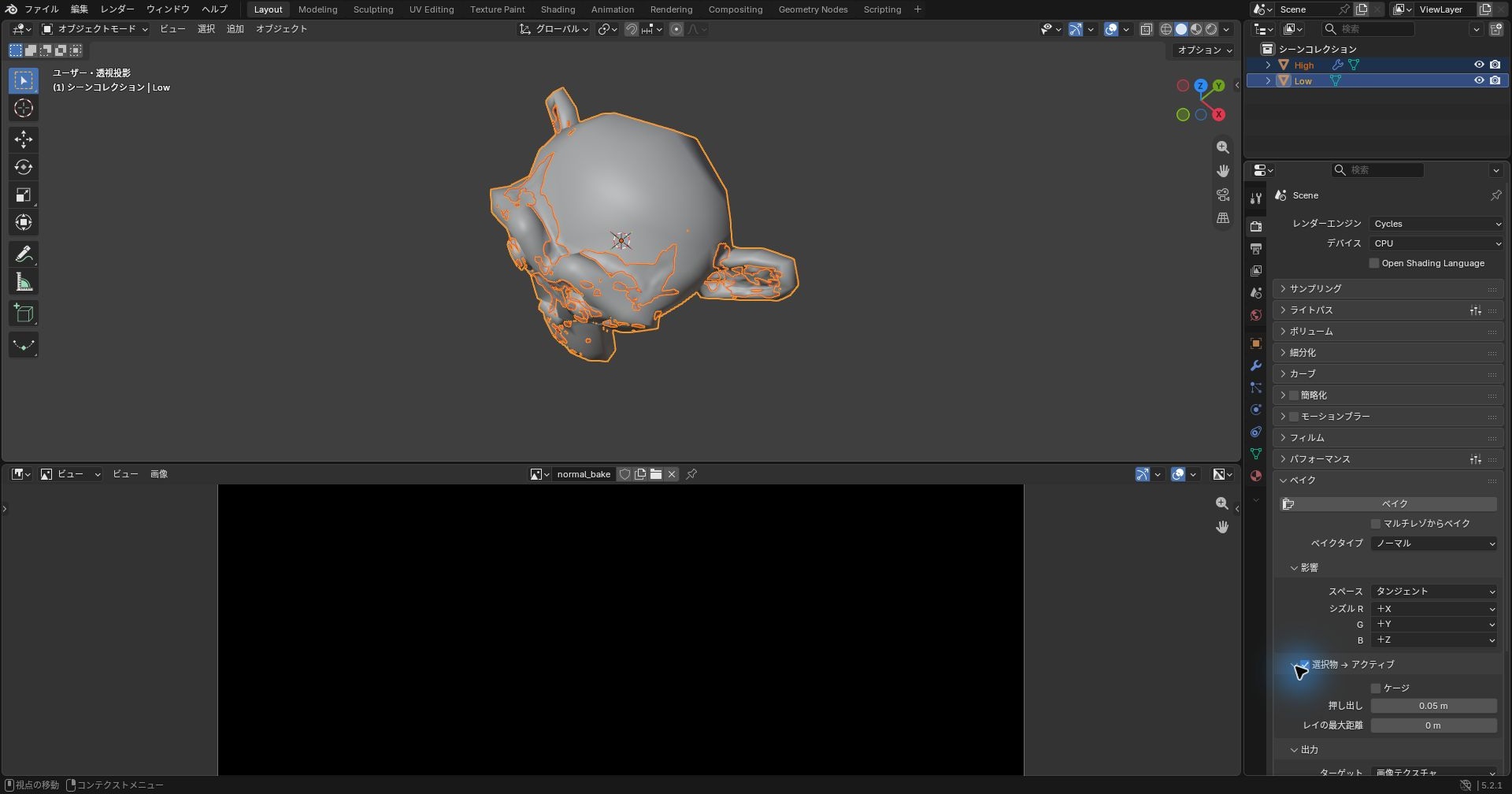

2026年10月15日に、Windows 11 Pro上のBlender 5.2.1 LTSで、下の練習用データのコピーを使って、この設定でベイクしました。
ファイルを開いた直後のベイクタイプは「統合」だったので、「ノーマル」に変えています。
「ベイク」を押すと、黒かった焼き先の画像に、凹凸の向きを表す色が入りました。
焼けたら、画像エディターの「画像」メニューから保存します（保存もパックもしないと、Blender を閉じたときに消えます）。
今回は、「画像」→「保存」で、PNG（RGB、8ビット）の設定で、normal_bake.png という名前で保存しました。
3. 貼る
- 焼いた画像の画像テクスチャのノードを、「ノーマルマップ」のノードの「カラー」につなぐ
- 「ノーマルマップ」のノードの「ノーマル」を、プリンシプル BSDF の「ノーマル」につなぐ
- ハイポリは隠すか、消す

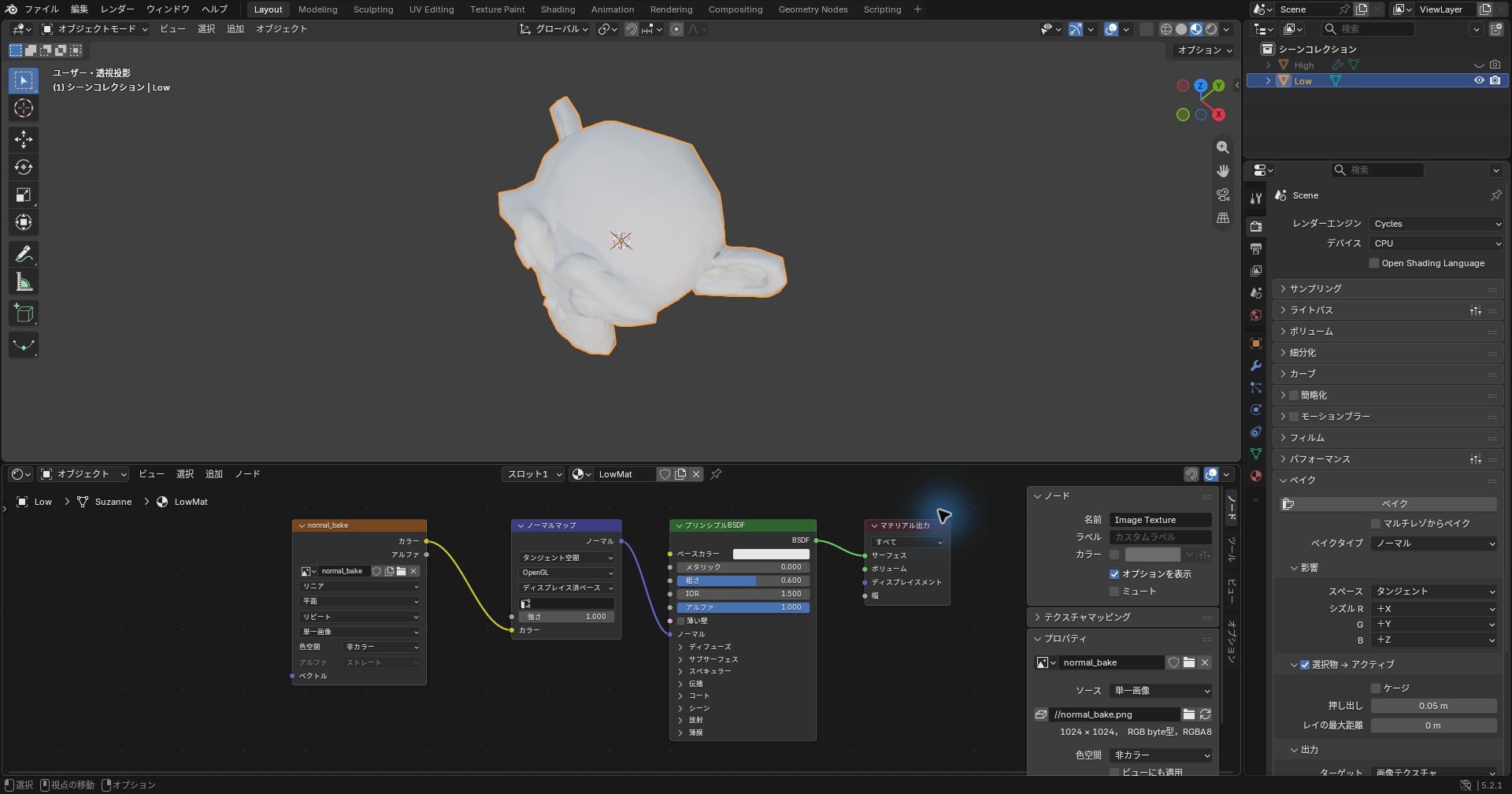

2026年10月15日の確認では、ハイポリを隠し、焼いた画像を「ノーマルマップ」のノードを通して、プリンシプル BSDF の「ノーマル」につないで見え方を比べました。
このノードの接続とハイポリを隠す準備は、Blenderの中でPythonを実行して行ったため、手で配線する操作は確認に含めていません。
「ノーマルマップ」のノードの「強さ」を、画面で0から1に変えると、ローポリの表面に細かい凹凸の陰影が出ました。
強さを変えても、ローポリの輪郭は変わらず、面数と頂点の位置も同じでした。

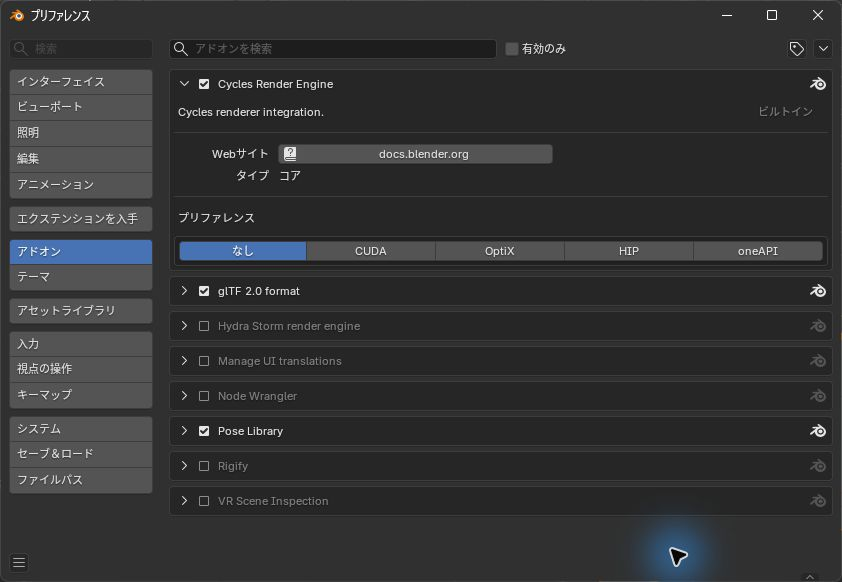

Blenderのプリファレンスの「アドオン」でも、使っている版と、拡張機能の一覧を確認できます。
うまく焼けないとき
| 症状 | 見直すところ |
|---|---|
| 一部が赤や緑の色になる・模様が抜ける | 「押し出し」「レイの最大距離」を少し大きくする。ハイポリとローポリの位置がずれていないか |
| 画像が更新されない・狙った凹凸が出ない | ハイポリ→ローポリの選ぶ順番（ローポリがアクティブ） |
| つなぎ目に線が出る | 「余白」を大きくする。UV のアイランドの間をあける |
| 陰影が逆に見える | 画像の色空間が「非カラー」か。ゲームエンジンの形式（OpenGL と DirectX で緑の向きが逆） |
今回の結果でも、耳のふちや目のまわりなど、ハイポリとローポリの形の差が大きい所に、赤や緑の点が出ました。
練習用データでベイクして保存する
Blender練習用データをダウンロード（ZIP・約2.1MB）
ZIPを別フォルダーへ展開してから開き、元のファイルを上書きせずコピーで試してください。
Blender 5.2.1 LTSで生成し、背景実行でデータと処理を検証したものです。
2026年10月12日に、ローポリとハイポリの画面を撮影しました。
2026年10月15日には、normal-ready.blend のコピーで、ベイク・画像の保存・ノーマルマップの強さの切り替えを画面から操作して確かめました（この節の最後に結果をまとめています）。
ノードを手で配線する操作と、Unityへの取り込みは、確認に含めていません。
normal-ready.blend は Low（焼き先500面）と High（焼き元31,488面）、UV、非カラーの1024×1024画像、選択物→アクティブを用意した入力です。
カメラと照明を含まないベイク用データなので、陰影はマテリアルプレビューで確認します。
- Lowをアクティブにし、LowとHighの2つが選択されているか確認する
- Lowの画像テクスチャをアクティブにし、ノーマル・タンジェント空間・押し出し0.05でベイクする
- 画像エディターで結果を確認し、元の画像と別の名前で保存する
- 「ノーマルマップ」を通してBSDFのノーマルへつなぎ、Highを非表示にして陰影を比べる
- 別名でblendファイルも保存する
2026年10月2日に Blender 5.2.1 LTSの背景実行で再検証しました。
ベイクした画像にRGBの変化が入り、Lowの面数は500のままでした。
normal-baked.blend は、結果画像をパックし、ノーマルマップ経由で接続した比較用ファイルです。
タンジェント空間のノーマルマップでは、平坦な部分が青紫になるのは通常の値で、色だけでは選択順の誤りを判定できません。
赤や緑も法線の向きを表す成分なので、点の色だけで失敗と決めず、貼り付け後の不自然な陰影と照合します。
画像が更新されなければアクティブ画像ノードと保存先、模様が抜ける場合はUVと投射距離・位置を順に確認します。
元に戻すには、接続したノーマルマップを外すか、未編集の練習用blendファイルを開き直します。
画面で操作して確かめた結果（2026年10月15日）
2026年10月15日に、Windows 11 Pro上のBlender 5.2.1 LTS（日本語表示）で、この練習用データのベイクを画面から操作して確かめました。
normal-ready.blend のLowは500面です。
Highは500面にサブディビジョンサーフェスとディスプレイスのモディファイアーを付けたもので、モディファイアーを反映した面数は31,488面でした。
焼き先の画像は1024×1024で、色空間は「非カラー」です。
レンダーエンジンはCycles（CPU、サンプル数32）です。
開いた直後のベイクタイプは「統合」だったので、「ノーマル」に変えました。
スペースの「タンジェント」、「選択物 → アクティブ」のオン、押し出し0.05 m、レイの最大距離0 m、余白16 pxは、ファイルの設定のままです。
「ベイク」を押す前の焼き先の画像は、全体が黒でした。
ベイクのあと、画像エディターの「画像」→「保存」で、PNG（RGB、8ビット）として normal_bake.png に保存しました。
保存したPNGを別のBlenderで開き直して調べると、1024×1024の全1,048,576画素に値が入っていて、色は68,883通りありました。
ベイクの前後と、ノーマルマップの強さを変えたあとで、Lowの面数は500のまま、頂点の位置も同じでした。
強さを0から1に変えると陰影が変わりましたが、ハイポリの陰影と画素単位で一致するかは調べていません。
ベイクにかかった時間は、今回は測っていません。
UVの重なりや投射の漏れなど、うまく焼けない例と、画像をパックする操作は、今回は試していません。
ゲームエンジンに持っていく
焼いたノーマルマップは、ローポリの FBX と一緒に渡し、エンジン側でノーマルマップとして設定します。
書き出しの設定は、BlenderのFBXをUnityに書き出す設定で紹介しています。
まとめ
- Cycles で、ハイポリ → ローポリの順に選んで「ノーマル」をベイク
- 焼き先の画像は「非カラー」で、画像テクスチャのノードをアクティブに
- 貼るときは「ノーマルマップ」のノードを通す
- 形（輪郭）は変わらない。色だけで失敗を判断せず、実際の陰影とベイク設定を確認する
参考：Blender 5.2.1 LTS でのベイクと描画の結果（2026年9月29日）。
追加確認：Blender公式マニュアル（2026年10月2日取得）と、本文で区別した背景実行の結果。
2026年10月15日に、ベイクと画像の保存、ノーマルマップの強さの切り替えをWindows 11 ProのBlender 5.2.1 LTSの画面で確かめ、該当の節に追記しました。
よくある質問：Blenderでノーマルマップをベイクするときのチェックリスト
ノーマルマップのベイクとは、何ですか？
細かい凹凸のあるハイポリのモデルの「光の当たり方」を画像に写し、少ない面のローポリのモデルに貼る方法です。ゲームエンジンで、軽いモデルのまま細かく見せたいときに使います。
ベイクの前に、何を準備しますか？
レンダーエンジンをCyclesにします(ベイクはCyclesの機能です)。ローポリにUVを展開し(UVが重なっていないこと)、焼き先の画像を作って、色空間を「非カラー」にします。その画像の画像テクスチャのノードをクリックして、アクティブにしておきます。
どの順番で、選びますか？
オブジェクトモードで、ハイポリをクリックし、Shiftを押しながらローポリをクリックします(ローポリがアクティブです)。ベイクタイプを「ノーマル」にして、「選択物 → アクティブ」をオンにし、「押し出し」を少し入れて(この記事では0.05)、「ベイク」を押します。
焼いた画像は、保存しないと消えますか？
画像として保存するか、blendファイルにパックしてからblendファイルを保存しないと、Blenderを閉じたときに消えます。焼けたら、画像エディターの「画像」メニューから保存してください。この記事の練習用データの normal-baked.blend は、結果の画像をパックしています。2026年10月15日の確認では、PNGとして保存する方法だけを画面で試し、パックする操作は確認に含めていません。
ノーマルマップを貼ると、形も変わりますか？
変わりません。ノーマルマップは光の当たり方を変えるだけで、形そのものは変えません。この記事の確認でも、輪郭(シルエット)はローポリのままで、耳のふちなどの角ばった形は変わりませんでした。
一部が赤や緑の色になります。
「押し出し」や「レイの最大距離」を少し大きくし、ハイポリとローポリの位置がずれていないか確認します。ただし、赤や緑も法線の向きを表す成分なので、点の色だけで失敗と決めず、貼り付け後の不自然な陰影と照合してください。タンジェント空間のノーマルマップでは、平坦な部分が青紫になるのは通常の値です。
陰影が逆に見えます、またはつなぎ目に線が出ます。
陰影が逆に見える場合は、画像の色空間が「非カラー」か、ゲームエンジンの形式(OpenGLとDirectXで緑の向きが逆)を確認します。つなぎ目に線が出る場合は、「余白」を大きくし、UVのアイランドの間をあけます。
この記事の結果は、どこまで確認済みですか？
練習用データは、Blender 5.2.1 LTSの背景実行でデータと処理を検証したものです。2026年10月15日に、Windows 11 ProのBlender 5.2.1 LTSで、ベイク・PNGでの保存・ノーマルマップの強さの切り替えを画面から操作して確かめました。ノードを手で配線する操作、画像のパック、うまく焼けない例、Unityへの取り込みは、確認に含めていません。元のファイルを上書きせず、コピーで試してください。元に戻すには、接続したノーマルマップを外すか、未編集の練習用blendファイルを開き直します。メニュー名や仕様は、バージョンで変わることがあるため、Blender公式マニュアルで最新を確認してください。
